大连依斯特 YST305SBWM1 型设备：原理、优势与多领域应用全解析

我们大连依斯特专注于流体测量设备的研发与生产，旗下 YST305SBWM1 型设备是基于超声波传播原理的非接触式流量测量产品，也是我们针对多领域流量监测需求推出的核心机型。该设备市场指导售价为 5500.0 元，因参数配置不同，实际成交价格会有所差异。它无需破坏管道或中断流体输送，凭借便捷安装、宽适配性等特点，已成为水处理、热力、化工等领域流量监测的常用设备，而它正是我们所提供的外夹超声波流量计代表性产品。

一、产品介绍：非接触式流量测量的核心逻辑

我们的 YST305SBWM1 型设备通过将传感器外贴于管道外壁，利用超声波在流体中的传播特性实现流量计算。其核心原理分为两种：

时差法：超声波顺流传播时间短、逆流传播时间长，通过计算时间差，结合管道口径、流体声速等参数，推导流体平均流速与体积流量。

多普勒法：适用于含悬浮颗粒或气泡的流体（如污水、污泥），通过测量超声波经流体中颗粒反射后的频率偏移，计算流体流速。

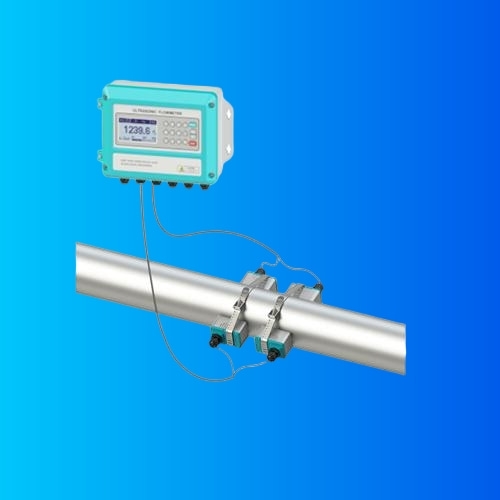

设备主要由主机（含数据处理单元、显示屏）、外夹式传感器（分为发射端与接收端）、连接线缆三部分组成，部分机型支持无线数据传输，适配远程监控需求。

二、优势特点：适配复杂场景的核心竞争力

相比传统插入式、管道式流量计，我们的 YST305SBWM1 型设备核心优势集中在安装、适配与运维层面：

无破坏性安装：传感器直接贴合管道外壁，无需切割管道、停水停产，避免管道泄漏风险，尤其适合已投产的老旧管网。

宽范围适配性：支持管径范围从 20mm（小口径支管）到 6000mm（市政主干管），兼容金属（钢、铸铁）、塑料（PVC、PE）、玻璃等多种管道材质。

抗污染与低维护：传感器不与流体直接接触，可耐受污水、腐蚀性废水、含渣流体的长期冲刷，无需定期拆洗，运维成本降低 30% 以上。

无压损设计：非侵入式结构不改变管道内部流场，不会产生压力损失，间接降低水泵等输送设备的能耗。

三、技术参数：关键性能指标参考

以下为我们 YST305SBWM1 型设备的核心技术参数范围，选型时需结合实际场景确认，不同参数配置对应不同价格：

技术指标	常规参数范围	说明
测量精度	时差法：±1.0%（流速≥0.3m/s）	流速越低，精度偏差可能略微上升
适用管径	DN20 - DN6000	小口径需选用高频传感器
流体温度范围	-40℃ - 160℃	高温场景（如热力供暖）需选耐高温传感器
流速范围	0.01m/s - 12m/s	支持反向流测量（如管网回流）
信号输出方式	4-20mA 模拟量、RS485（Modbus）	部分机型支持 LoRa、4G 无线传输
供电方式	220V AC / 24V DC	户外场景可搭配太阳能供电模块

四、选型标准：按需匹配场景的 4 个关键步骤

针对我们 YST305SBWM1 型设备的选型，需围绕管道特性、流体属性、测量需求、安装环境四大核心因素，避免因参数不匹配导致测量偏差：

确认管道基础信息：优先明确管道内径（而非外径）、材质（金属 / 非金属）、壁厚，非金属管道需确认是否含增强层（如钢丝网 PE 管），避免影响超声波穿透。

分析流体类型：清洁流体（自来水、净水）优先选时差法配置；含悬浮颗粒 / 气泡的流体（污水、污泥、热力循环水）需选多普勒法配置。

明确测量精度与功能：环保排放监测需选精度 ±1.0% 以内配置；远程监控需确认是否支持无线传输、数据存储（如存储 1 年历史数据）；防爆场景（化工废水）需选防爆认证配置。

评估安装环境：户外安装需选 IP67 及以上防护等级配置；高温管道（如热力供暖，水温≥80℃）需搭配高温传感器；管道表面结垢严重时，需提前清理并选用高灵敏度传感器。

五、应用行业：聚焦水处理与水务核心场景

我们的 YST305SBWM1 型设备凭借适配性优势，在水处理、市政、环保等领域实现深度应用，以下为主要场景的具体应用方式：

应用行业	核心应用场景	设备价值
污水处理厂	进水 / 出水流量监测、回流污泥流量控制	使用该设备可实时掌握处理负荷，避免超标排放
自来水厂	原水取水计量、清水池出水输送监测	借助该设备精准核算水厂产水量，优化加药剂量
净水厂	膜系统产水流量监测、再生水输送计量	依靠该设备保障净水设备稳定运行，避免膜组件过载
市政管网供给水	管网分区计量（DMA）、漏损监测	通过该设备定位漏损区域，降低管网漏损率
环保水处理	工业废水排放计量、第三方检测	该设备可满足环保部门在线监测要求，数据可追溯
热力供暖	小区供暖主管 / 支管流量分配监测	利用该设备平衡各区域供热量，避免能源浪费
医院废水处理	医疗废水排放流量监测、消毒前流量控制	该设备能确保废水处理量与消毒剂量匹配，合规排放
化工废水处理	高浓度有机废水、酸碱废水流量计量	设备抗腐蚀设计，适应化工流体强腐蚀性
河道水质监测	河道支流补水流量、生态流量监测	非接触安装不破坏河道，适配野外环境
智慧农村水务	农村集中供水站出水计量、灌溉用水监测	低功耗设计适配农村供电条件，操作简便

六、应用案例：实际场景中的问题解决实例

案例 1：市政管网漏损监测（某省会城市 DMA 分区）

场景：某老城区管网漏损率达 18%，传统方法难以定位漏损点。

方案：在 23 个 DMA 分区安装我们的 YST305SBWM1 型设备，实时监测分区进水与用户总用水量差值。

效果：通过流量差值异常（如夜间流量过高）定位 12 处隐蔽漏点，漏损率降至 11%，年节水超 50 万吨。

案例 2：污水处理厂回流污泥流量控制（某工业园区污水厂）

场景：回流污泥含大量絮体，传统插入式流量计易堵塞，需每周拆洗。

方案：更换我们的 YST305SBWM1 型设备（多普勒法配置），传感器安装于回流污泥管道外壁。

效果：设备连续运行 6 个月无堵塞，测量精度稳定在 ±1.2%，运维工作量减少 90%。

案例 3：医院废水合规排放（某三甲医院）

场景：医院废水需按小时计量并上传至环保平台，传统设备无法满足实时传输需求。

方案：选用带 4G 无线传输的 YST305SBWM1 型设备，数据实时上传至环保监测系统。

效果：实现 24 小时不间断监测，数据达标率 100%，避免环保处罚风险。

七、用户评价：来自一线运维人员的反馈

污水处理厂运维工程师：“之前用插入式流量计，每次清理都要停回流泵，现在用大连依斯特的 YST305SBWM1 型设备，不用拆，半年维护一次就行，省了不少事。"

市政管网管理人员：“分区计量装上大连依斯特的 YST305SBWM1 型设备后，漏损点找得特别准，以前一个漏点可能要挖好几处，现在基本一次定位，成本降了很多。"

热力公司技术主管：“供暖季最怕流量不准导致住户不热，装了大连依斯特的 YST305SBWM1 型设备在主管上，实时调流量，今年投诉量比去年少了 40%。"

农村水务站工作人员：“大连依斯特的 YST305SBWM1 型设备操作简单，教一次就能会，而且不用接市电，太阳能就能供，偏远村子也能用。"

八、技术趋势：未来发展的 3 个核心方向

我们大连依斯特在 YST305SBWM1 型设备的基础上，也在探索未来发展方向，主要聚焦三个核心维度：

智慧化升级：结合 AI 算法实现故障自诊断（如传感器偏移、管道结垢预警），无需人工干预即可排除简单故障。

低功耗与无线化：针对户外、农村场景，开发超低功耗机型，支持 LoRaWAN、NB-IoT 等广域无线通信，降低部署成本。
多参数集成：已着手研发 “流量 + 温度 + 浊度" 一体化传感器，可同时监测流体流量与水质参数，适配智慧水务综合监测需求，进一步丰富我们外夹超声波流量计的功能体系。
